山東超晟輝◆國高網G8012彌勒至楚雄高速公路彌勒至玉溪段工程
工程概況

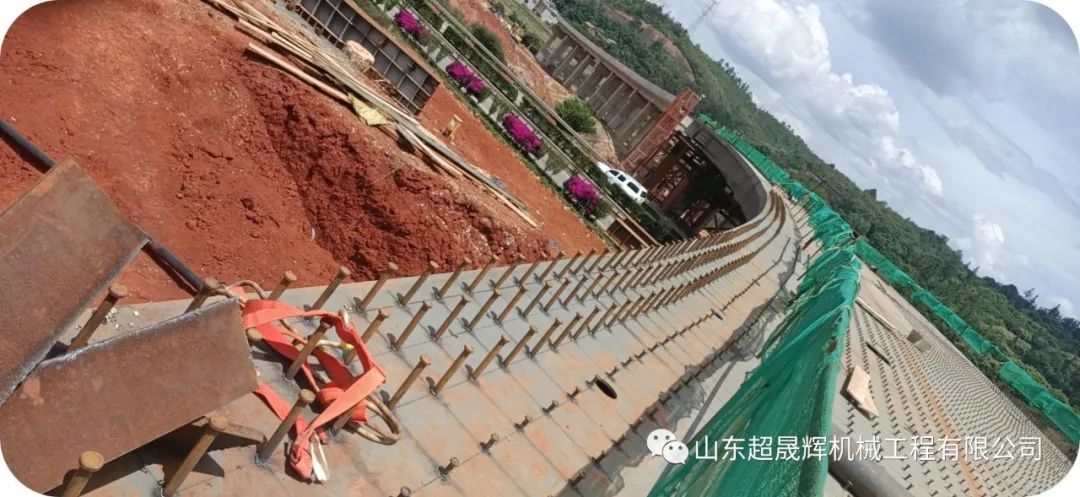

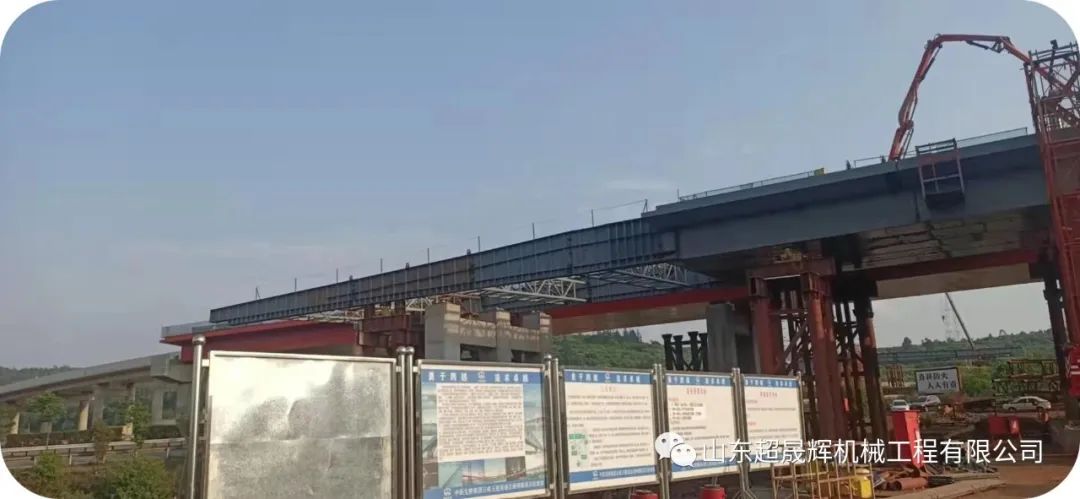

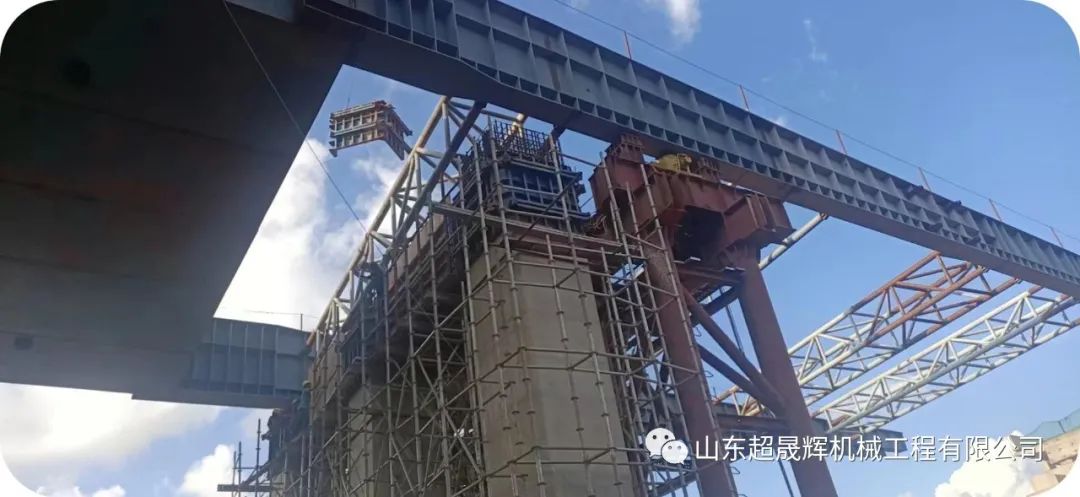

國高網G8012彌勒至楚雄高速公路彌勒至玉溪段多依樹樞紐互通大橋,位于玉溪市研和鎮多依樹村,為跨越昆磨高速而設。本橋設計車速為120km/h,全橋?qū)?0.5m,設計荷載為公路-Ⅰ級;主梁采用單箱三室結構形式,鋼箱梁整體傾斜,梁高2.6m。本工程施工內容為國高網G8012彌勒至楚雄高速公路彌勒至玉溪段K117+700~K0+000.223第十七合同段K+507.5大橋右幅鋼箱梁、GK1+218.077大橋G匝道鋼箱梁制作、安裝、頂推施工。
本項目由云南彌玉高速公路投資開發有限公司承建,山東超晟輝負責此次大橋鋼箱梁頂推及落梁工程,在我們?nèi)w參建者的共同努力下,截止日前,大橋已全部頂推到位,落梁工作也將完成。
頂推施工重難點

1.鋼箱梁頂推施工過程中,鋼箱梁的線形控制為施工重點,要保證頂推過程中鋼梁線形與設計一致,應密切進行觀測。鋼箱梁的橫向線形控制主要通過橫向調節油缸進行控制,豎向線形控制主要通過頂推設備兩側的支墩標高板進行控制。
2.防中線偏差,確保同步頂推:每次頂推前,應仔細檢查中央控制系統和各墩位處頂推設備的性能,頂推過程中通過頂推位移和頂推力進行控制,以頂推位移為主,確保鋼箱梁左右側前行位移量協調統一。
3.在鋼箱梁前端和尾端頂面設中線偏移監測點,頂推過程中連續觀測。
4.頂推施工過程中鋼箱梁與混凝土墩柱的應力、應變,頂推速度,頂推距離,頂推重量,頂推力,頂推摩擦力,行程、偏距等數據監控是施工重點。施工現場除了按照測量單位提供的中心偏位數據外,每個點安排有一名設備監控人員,每個監控人員在現場相對固定點做好標記,并在每個行程結束后報告該點的梁邊實際偏位,同步頂推過程中,如果某點的實際偏位超過5cm,則結合該點的相鄰點的偏位情況,利用頂推設備的糾偏油缸進行梁體糾偏。


解決方案

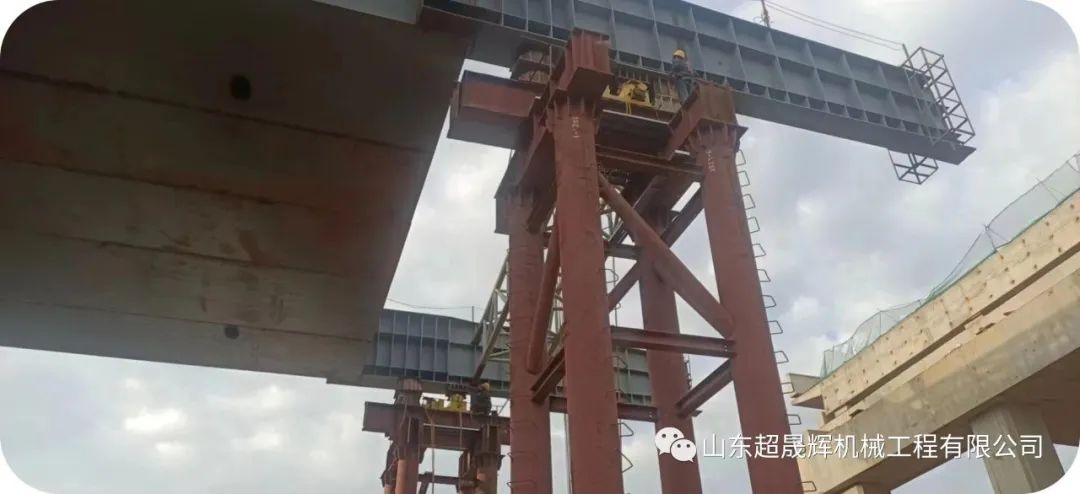

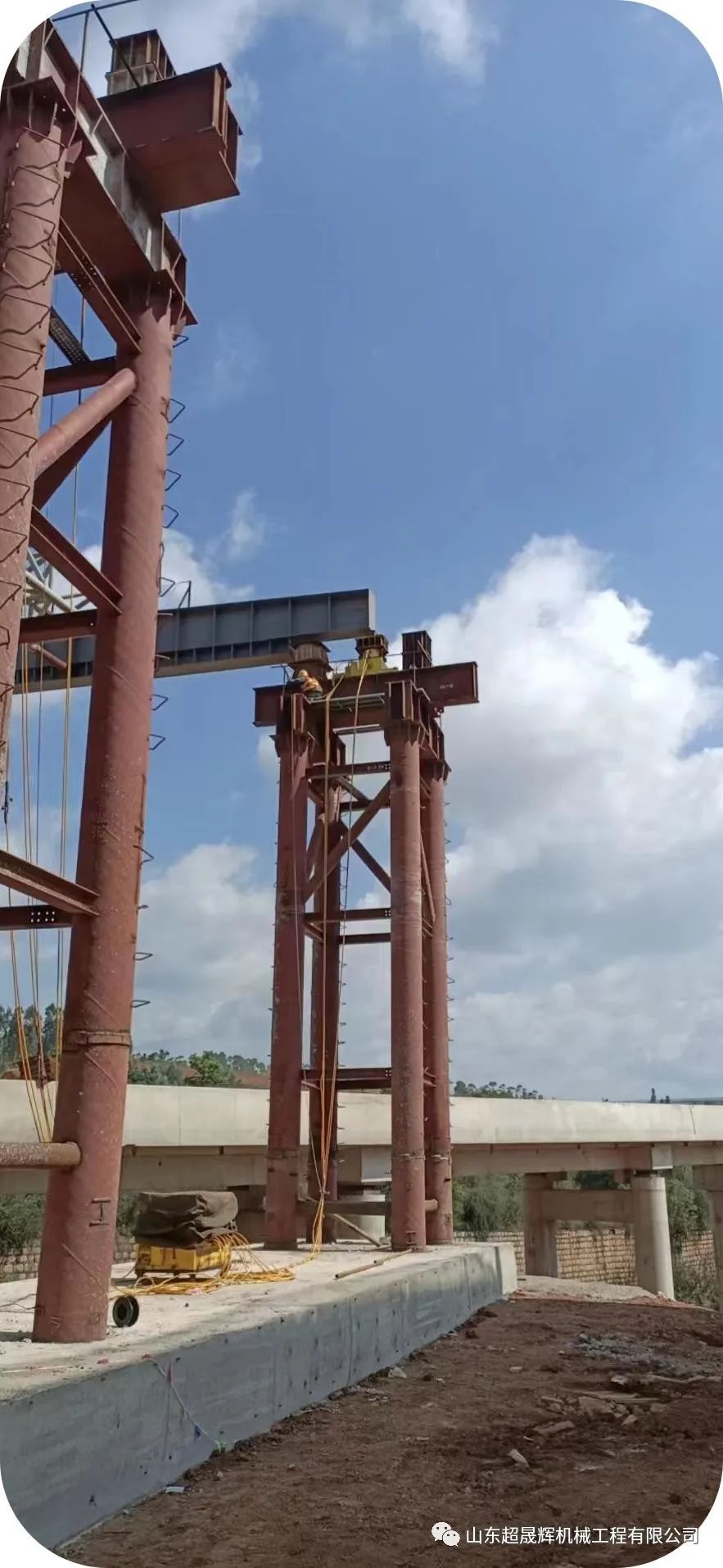

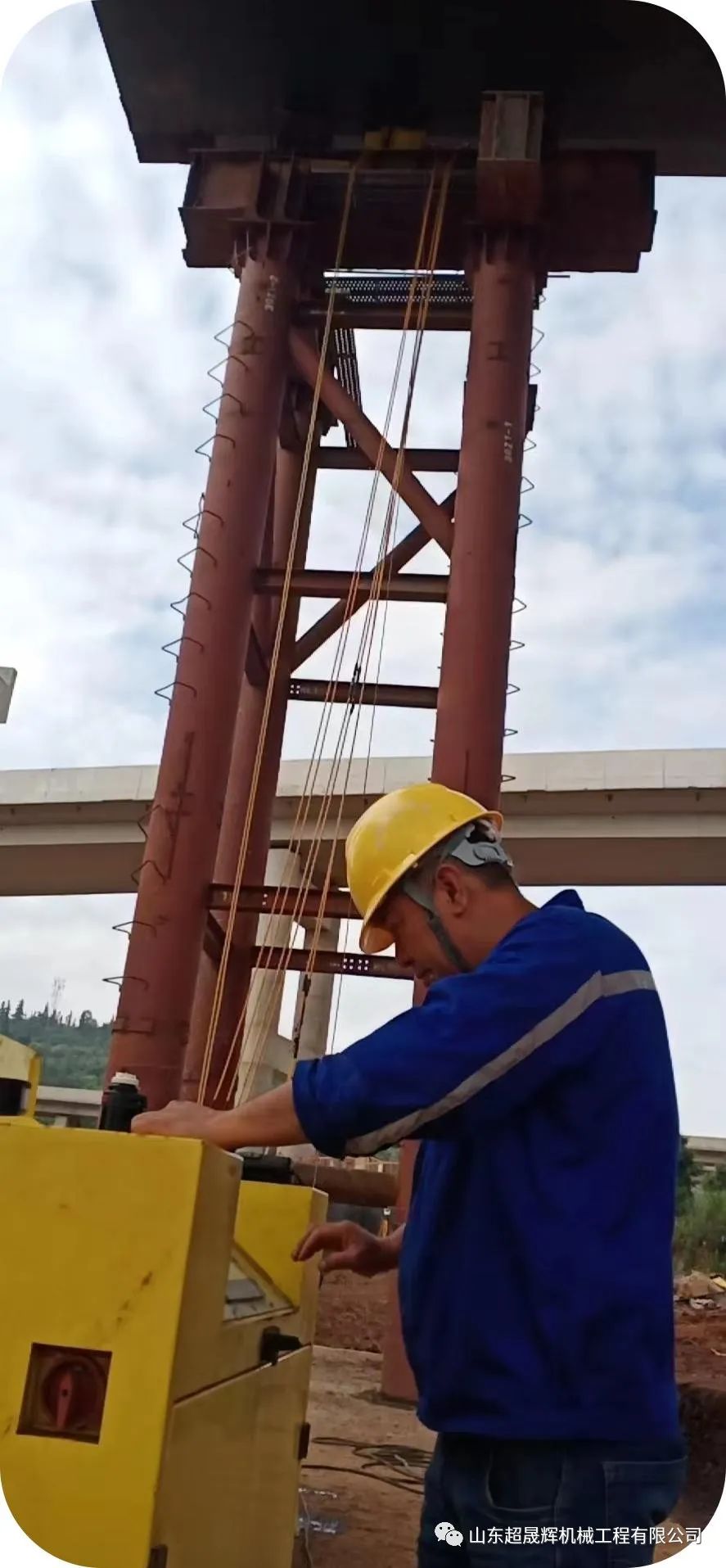

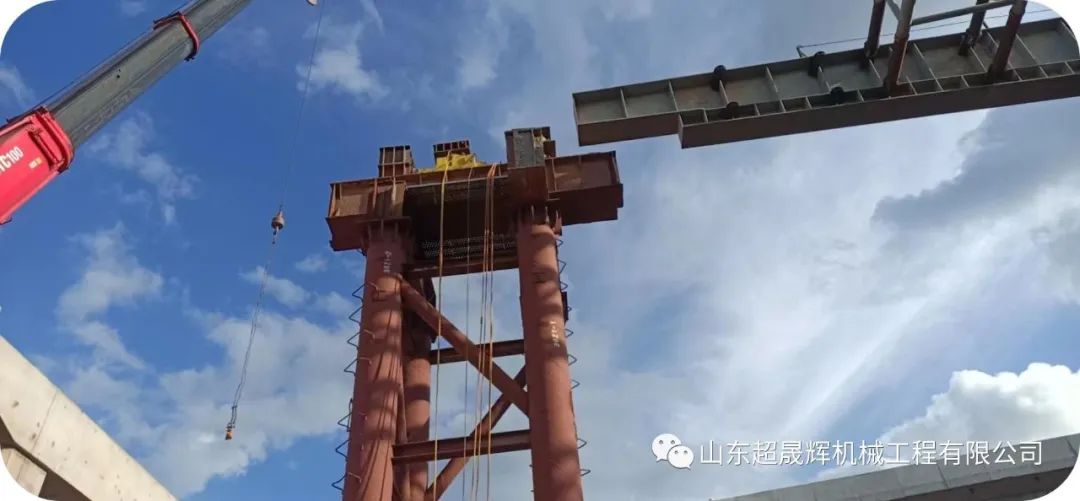

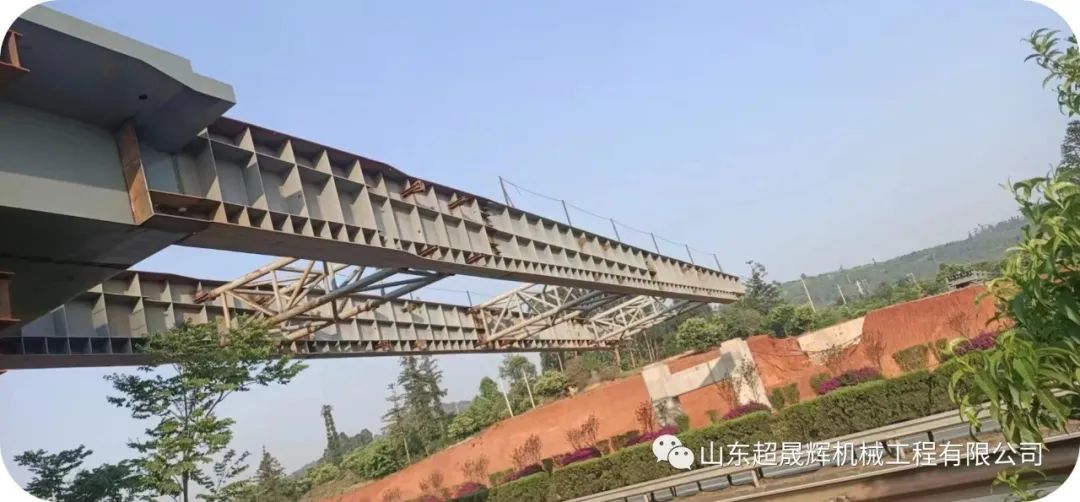

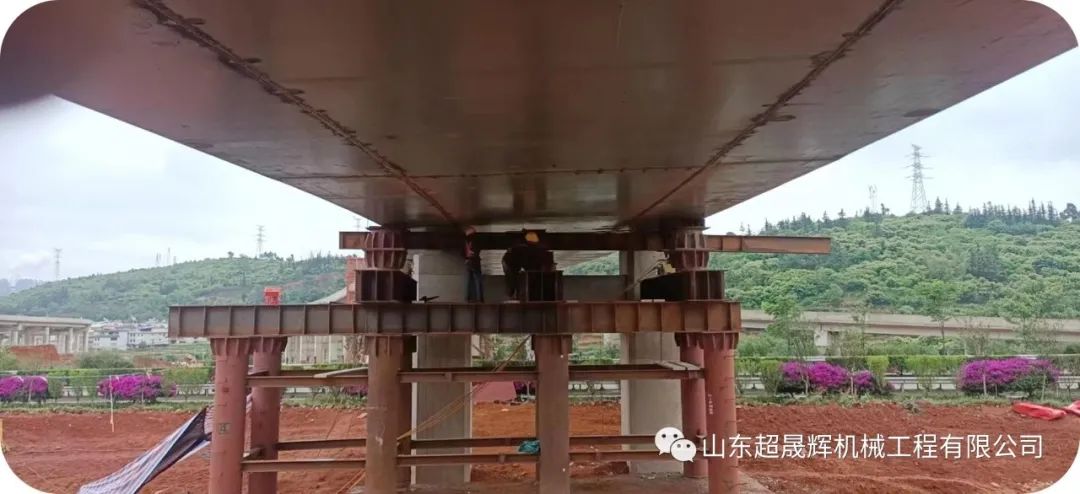

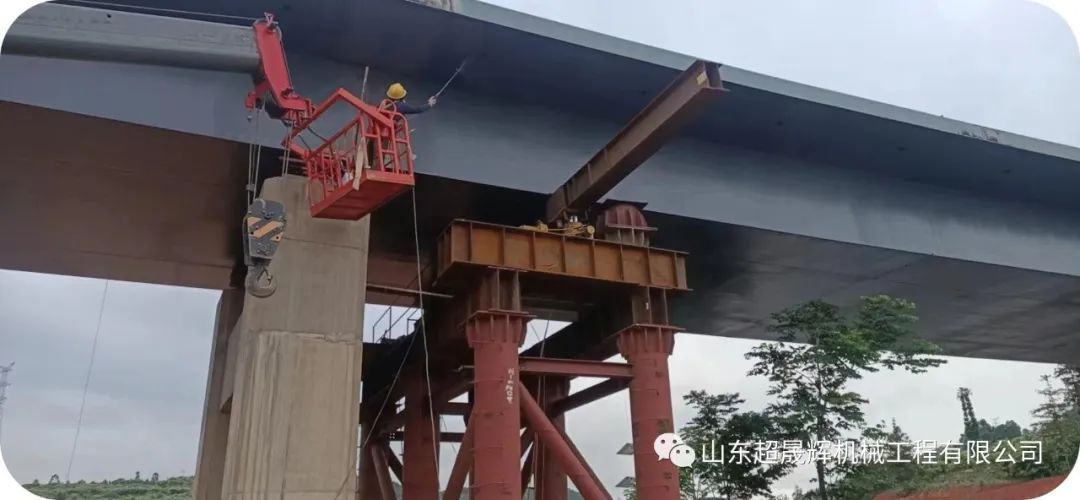

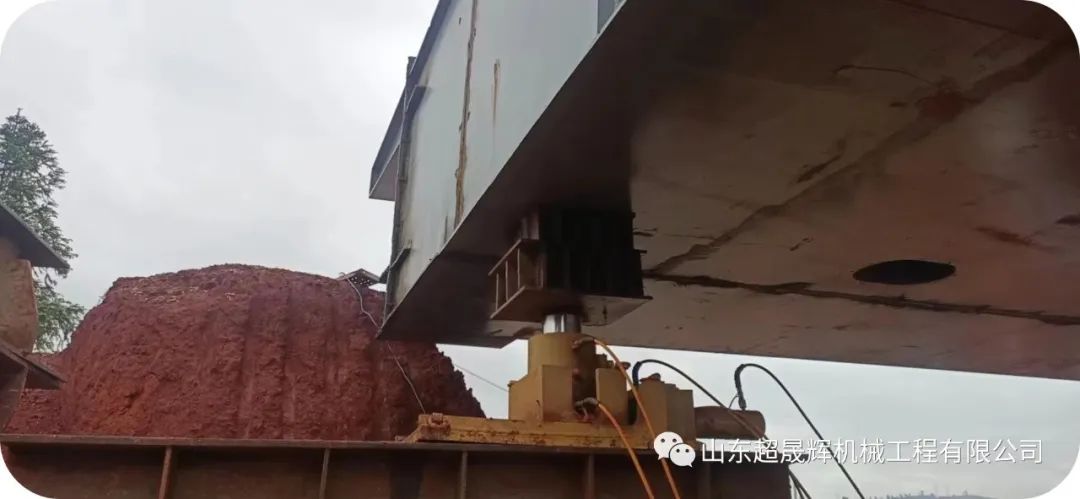

本工程采用步履式頂推施工,頂推施工前鋼箱梁、導梁、墊梁和支架的焊縫、尺寸變形情況需認真檢查檢測?,F(xiàn)場每臺設備的頂升油缸、推送油缸均裝有位移傳感器,用來實時測量每臺設備的頂升、前進行程;每臺設備對應一個比例控制閥,用來調節通往該設備油缸的液壓油流量,以達到同步頂升、前進。通過控制系統控制泵站動作,各點上部滑移結構全速后退到初始狀態。循環以上動作,實現鋼箱梁整體頂推到預定位置。
為滿足施工要求,山東超晟輝提供了8套350噸步履式頂推設備,14套650噸步履式頂推設備,22套液壓泵站,22套PLC控制系統及數十套落梁設備。我公司將該工程列為重大工程來組織管理,采用新技術、新工藝、新材料、新設備,運用網絡控制技術,充分發揮建設者的綜合管理能力,對施工要素進行動態管理,使人力、機械、材料得以合理使用,我們的工程師針對每一道工序都嚴格把控,精益求精,保證了整個工程安全、高速、文明地完成。
山東超晟輝專注于集成超高壓力液壓設備智能群控技術的研發、制造、銷售。取得的各項成果成功應用于各類重大型構件的頂推、吊運、滑移、提升下放、安裝以及定位調整等多種工程服務項目。
山東超晟輝同時具備特種工程承包(建筑物糾偏和平移;特種設備起重吊裝)、鋼結構承包三級、施工勞務以及一級智能建筑師資質,是一家融合計算機應用、工程管理、電子信息及機械自動化技術,服務智能智慧建設項目的公司。
