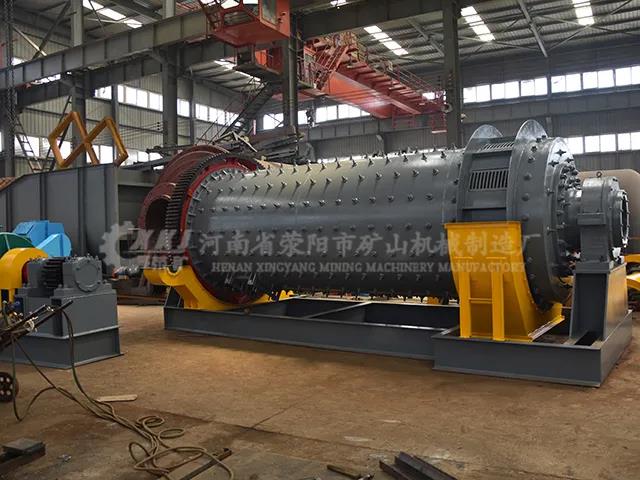

球磨機是各大粉磨行業中中常用的粉磨設備，在粉磨物料時，其設備粉磨產品質量的好壞與設備內部結構有很大的關聯。下面我們來介紹一下球磨機的內部結構。

　　1.筒體：球磨機筒體是一個空心圓筒，由若干塊鋼板卷制焊接而成，筒體的兩端用端蓋與中空軸對中連接。筒體要承受襯板、研磨體、隔倉板和物料的重量，運轉起來會產生巨大的轉矩，故需要有很大的抗彎強度和剛度，因此簡體要有足夠的厚度。

　　2.進出料口：球磨機的進料口內壁呈螺旋型，以實現強制給料功能，并且能使偶爾進入螺旋筒內的鋼球返回;而出料口軸頸端面依軸承襯寬度定位，此端為球磨機主體固定端，內部增設了螺旋結構，較大的顆粒經螺旋返回筒體內繼續粉磨，圓筒篩還設有清洗水裝置和放氣孔。

　　3.襯板：襯板是用來球磨機保護筒體，使筒體免受研磨體和物料直接沖擊和磨擦，同時也可利用不同形式的襯板來調整研磨體的運動狀態，以增強研磨體對物料的粉。

　　4.隔倉板：球磨機隔倉板可以分隔研磨體。在粉磨過程中，物料的尺寸向磨尾方向遞減，要求研磨體開始以沖擊作用為主，向磨尾方向逐漸過渡到以研磨作用為主。而研磨體尺寸越小，其數目就越多，研磨體表面積越大，研磨作用也就越強。
